NXIO 9102IPGate-10G 是 IP 基带融合的桥梁，基于 SMPTE2110 协议，可以完成最大 4 路 3G/HD/SD SDI 信号与 IP 信号之间的相互转换。每一路 SDI 通道接口可以自由定义为接收或者发送，最大限度提高板卡的利用率。基于格非先进的码流带宽控制技术，该产品可以支持一路 4 线 UHDSDI 信号（2160 50P，SQD/2SI）的输出或接收，满足国内 UHD 信号转换和传输需求。

       板卡配置两路 10G SFP+ 双向光纤通道，可配成接收或者发送。支持两路 IP 流的冗余输出（镜像流），满足主备 IP 播出通道应急需求；同时支持 SMPTE2022-7 协议（A/B 路无缝切换协议）满足两路 IP 流信号的备份接收或者发送。

       板卡支持 SMPTE2059 （PTP 校时）协议，支持 BB 输入。支持 NMOS IS04/05 注册\发现和控制协议，可以接收 SDN 软件的远程配置、控制和监控。板卡可以支持多路信号在源端或者目的端的切换控制，与格非公司的 IP 矩阵控制系统一起可以提供完整的媒体融合解决方案。

       NXIO 9102IPGate-10G 采用高性能 ARM+FPGA 硬件架构，提供 1G 以太网网络控制管理接口，内置 Webserver。可配置机箱有1RU、3RU 以及半宽 1RU NXIO 新机箱平台，配置灵活，工作稳定 可广泛使用在如演播室，转播车、播出机房等场合。

主要特点

       采用高性能 ARM 和 FPGA 硬件架构

       提供两路 10GE SFP+光纤双向链路接口以及 4 路 HD-BNC 接口

       4 路嵌入音频 3G/HD/SD SDI 自适应输入， 支持 1 路 4 线 UHDSDI 信号输入或输出

        任一路 SDI 信号接口可配置成传输或者发送（SDI-IP 或者 IP-SDI）

       支持 SMPTE 2110 标准协议家族传输，包括 SMPTE2110-10/20/30/40

       支持 SMPTE 2022-7 A/B 路无缝切换保护协议

       支持 NMOS 标准的 IS04/05 注册\发现与控制，支持 IS07Tally&Event

       提供 BB 同步校时以及 SMPTE 2059 PTP 同步校时，在接收端 SDI 输出相位可调

        两路光纤接口可配制成单路独立（A/B）、两路冗余（AA 或 BB）以及无缝切换(AB)路三种模式

       内置 Web server，通过网页可以实时配置及状态监控，支持程序升级

       支持标准 SNMP 协议

        可广泛适用于对播出系统、演播室系统等其他专业广电领域

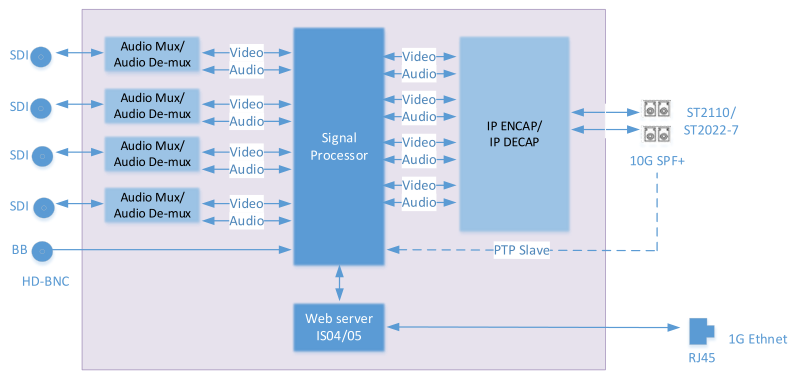

原理框图

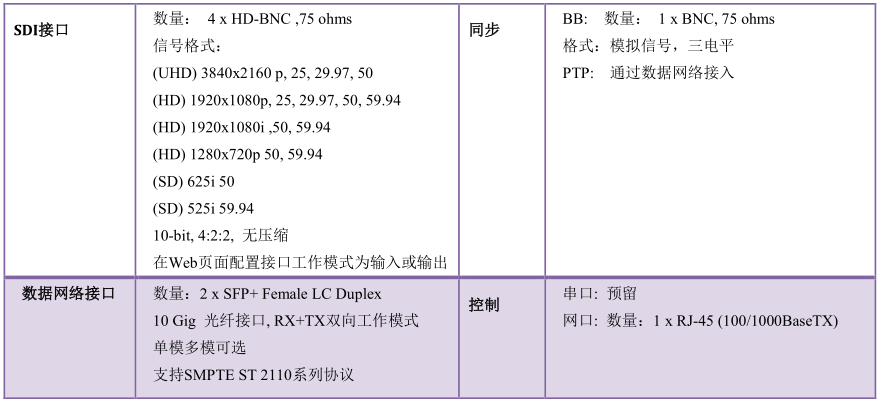

接口参数

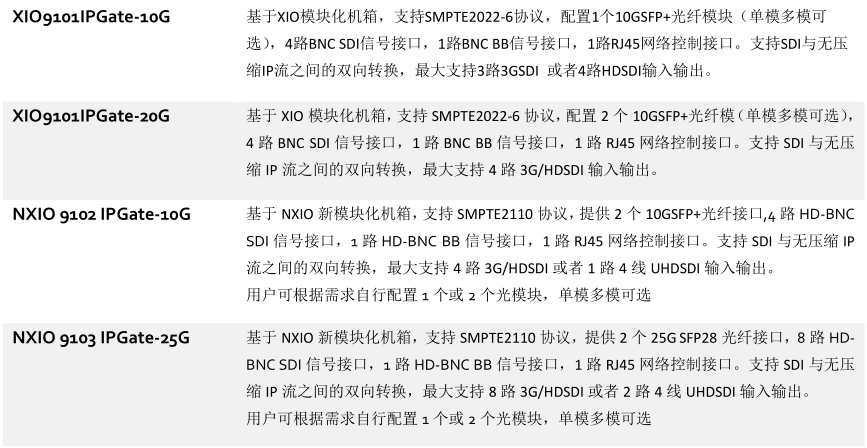

订购信息
