NXIO 9103IPG-25G 4K超高清数字网关卡基于SMPTE2110协议，可以完成2路4K SDI信号（2160 50P/59.97p，12G/2SI）或者 8路3G/HD/SD SDI信号与IP信号之间的相互转换。每一路SDI通道接口可以自由定义为接收或者发送，最大限度提高板卡的利用率。

  板卡配置两路25G SFP28 双向光纤通道，可配成接收或者发送；支持SMPTE2022-7协议（A/B路无缝切换协议）满足两路IP流信号的备份接收或者发送。

  板卡支持SMPTE2059-2（PTP校时）协议，支持BB输入。支持NMOS IS04/05 注册\发现和控制协议，可以通过SDN软件的远程配置、控制和监控。板卡可以支持多路信号在源端或者目的端的切换控制，与格非公司的IP矩阵控制系统一起可以提供完整的媒体融合解决方案。

  NXIO 9103IPG-25G采用高性能ARM+FPGA硬件架构，提供1G以太网网络控制管理接口，内置Webserver。可配置机箱有1RU、3RU以及半宽1RU NXIO新机箱平台，配置灵活，工作稳定 可广泛使用在如演播室，转播车、播出机房等场合。

主要特点

      采用高性能ARM和FPGA硬件架构

      提供两路25GE SFP28光纤双向链路接口

      8路嵌入音频3G/HD/SD SDI 自适应输入，或2路4线UHDSDI信号输入或输出

      SDI信号接口可配置成传输或者发送工作模式（SDI-IP 或者IP-SDI）

      支持SMPTE 2110标准协议家族传输，包括SMPTE2110-10/20/30/40

      支持SMPTE 2022-7 A/B 路无缝切换保护协议

      支持NMOS 标准的IS04/05注册\发现与控制

      1路BB输入接口，支持SMPTE 2059 PTP时钟校时，在接收端SDI输出相位可调

      两路光纤接口可配制成单路独立（A/B）、两路冗余（AA或BB）以及无缝切换(AB)路三种模式

      内置Web server，通过网页可以实时配置及状态监控，支持程序升级

      支持标准SNMP协议

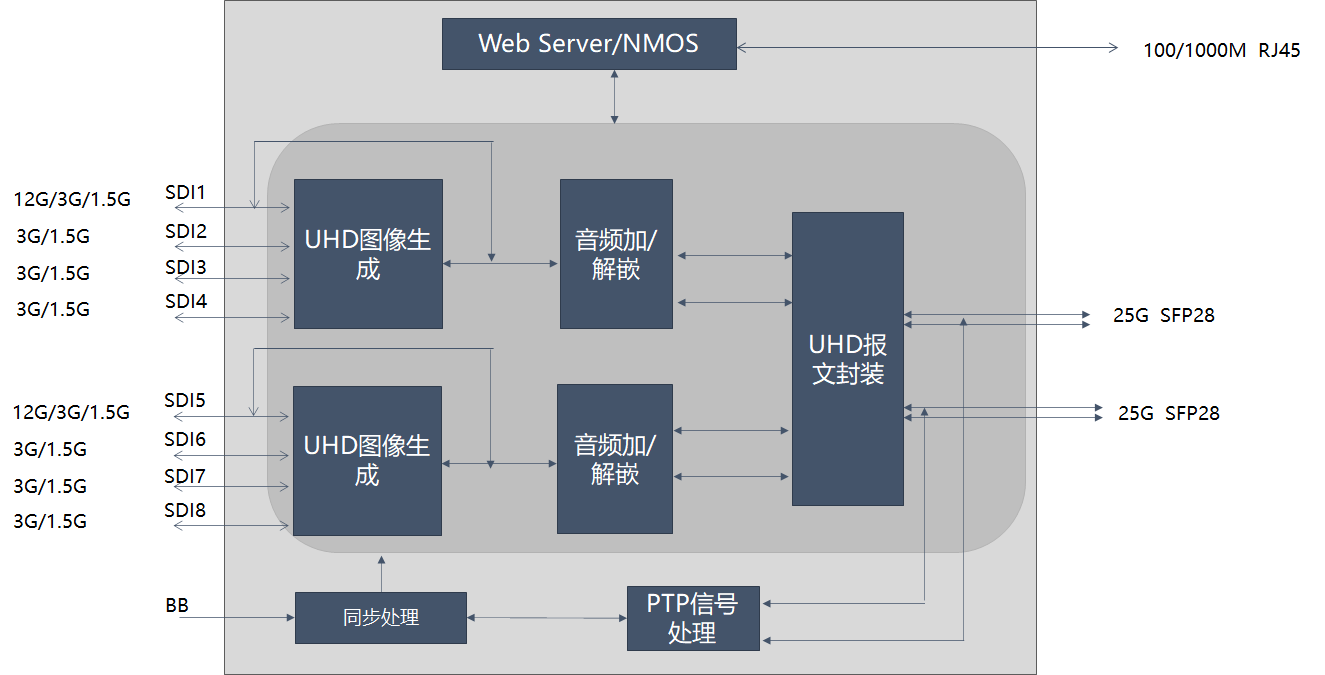

原理框图

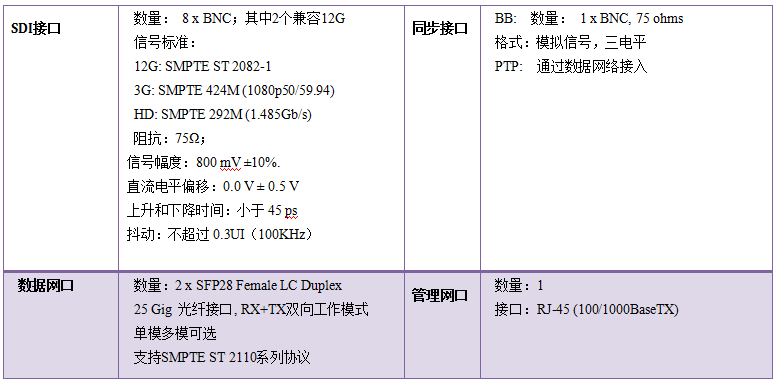

接口参数

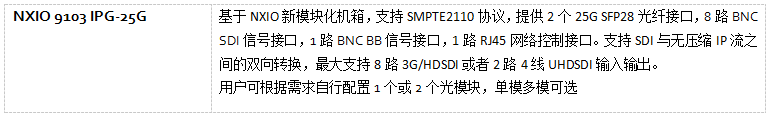

订购信息

NXIO 9103 IPG-25G（4x3G）.pdf
